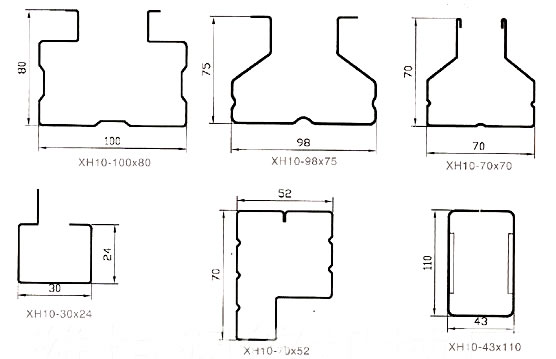

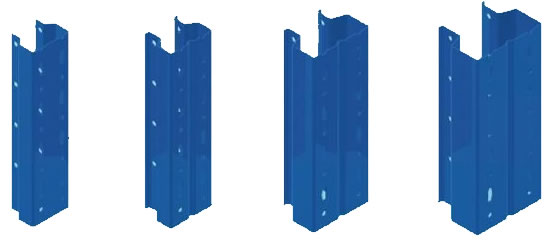

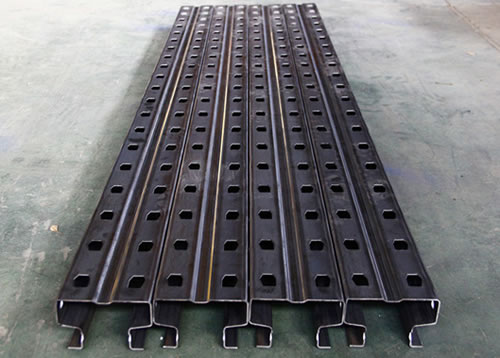

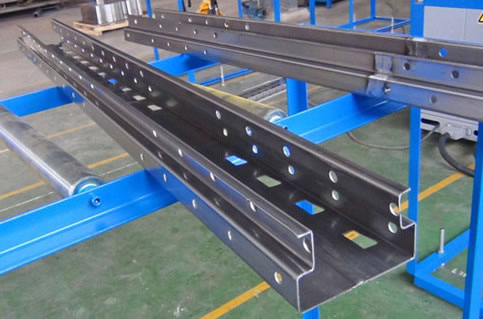

產品成型圖

　　

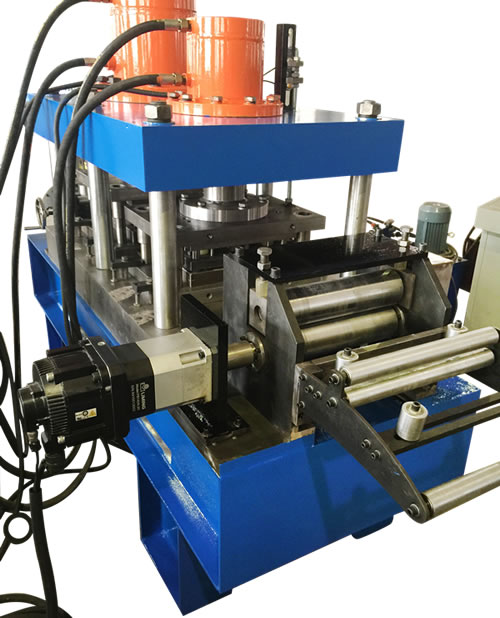

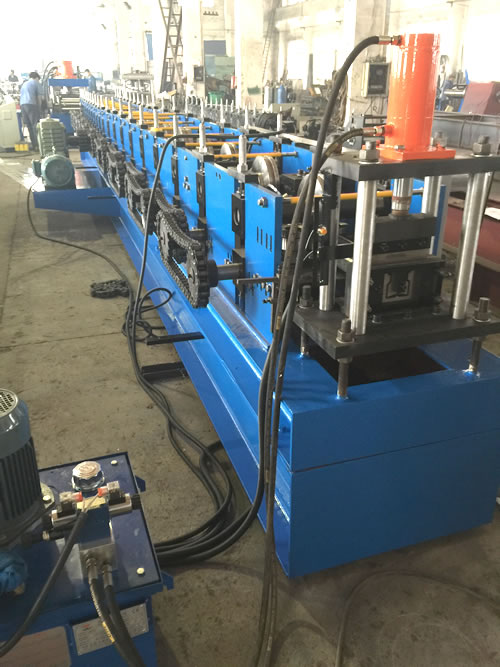

設備展示

　

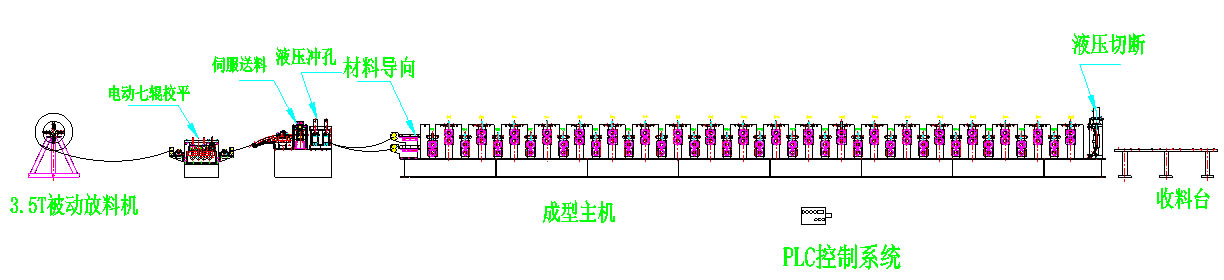

流程圖

圖片可點擊放大

技術參數

1、無動力放料架
　　1.1內漲式，載重4 T
　　1.2內徑漲縮范圍：470-520mm，外徑：600mm（鋼卷寬度）
　　1.3內徑漲縮方式：手動收縮漲緊
　　1.4放料方式：被動放料

2、電動七輥校平裝置
　　A.校平裝置
　　2.1 工作棍數：七輥
　　2.2校平輥輪排布：上3/下4
　　2.3校平輥直徑：80mm
　　2.4校平輥材質：校平輥經調質、鍍鉻處理后其剛性、表面粗糙度等機械性能大大提高；其由夾送輥及校平輥組成，夾送輥可單獨調整，校平上輥采用整體結構，前后設兩個調整點，可形成一定的傾斜角度，便于提高校平質量。校平機入料端帶有一對導向平輥及兩對導向立輥，導向立輥可對中移動及同時移動。手輪調整，帶刻度，方便對中。
　　2.5校平圈料范圍：最大料寬300mm
　　2.6可校平材料厚度范圍：1.0-2.5mm
　　2.7電機功率：4.0KW
　　2.8校平速度：4-10米/分鐘

3、伺服送料裝置
　　由伺服送料機和伺服控制系統組成，和PLC控制系統一起，實現精準送料的功能。
　　采用進口的安川伺服電機和伺服控制器，保證送料精度和耐用性。伺服送料機采用氣動夾緊、放松的方式步進送料，送料精度可以達到0.3mm。通過觸摸屏可以在伺服控制系統中輸入需要送料的組數和具體長度，由供方根據用戶的板型變化，預先寫入程序，只需選定需要制作的板型即可，如用戶需要制作特定的板型，用戶只需輸入具體輸入即可。
　　我們在設計伺服控制系統時，會在程序中寫入控制長度的組，組中的數字是可以由用戶輸入和修改的，如高度為200、寬度為150，即可在伺服控制系統中輸入（觸摸屏）。可以同時輸入數十組數據，即在同一個大項下可以設定長度和高度、缺口的大小、間距、缺口 的數量，按保存，以后換型只需要調用即可，無須重新輸入（也可以更改數據）。

　　伺服送料機參數：
　　A、材料寬度：0-300mm
　　B、材料厚度： 1.5-3.0mm
　　C、送料長度：0-9999mm   （送料組數：根據沖孔的數量編寫程序）
　　D、操作方式：觸摸屏       （觸摸屏輸入數據）
　　E、 放松方式：氣動       （送料形式：采用氣動夾緊和放松的方式實現材料）
　　F、氣動元件：亞德客
　　G、 送料馬達功率：日本安川  3 KW    （ 日本安川品牌   功率3 KW）
　　H、控制器：安川伺服控制器
　　I、滾輪材質：40鉻熱處理HRC60 表面鍍硬絡處理
　　J、采用伺服電機驅動，多段式送料。自動感應啟動系統與液壓沖孔裝置聯動。PLC寫入程序，伺服控制器控制。

4、沖孔裝置
　　4.1 功能：沖貨架底部和腰部的連接孔。
　　4.2 結構：采用1套沖孔工位，液壓驅動，由伺服送料定長，到達設定距離時自動沖孔，液壓缸動作帶動沖孔模具自動沖壓。

5、成型主機
　　5.1 成型機架：上下各20道成型 外加多道輔助成型輥
　　5.2 板材厚度：1.0-2.5mm
　　5.3 成型速度：主機速度：8-12米/分鐘
　　　　生產線速度：4-8米/分鐘（含沖孔和切斷）
　　5.4 軋輥材質：采用GCr15，整體淬火處理，硬度HRC56-62℃
　　5.5 電機功率：15KW          電機配擺線針輪減速機
　　5.6 墻板：采用25MM A3鋼板
　　5.9軋輥模具成型工藝由接受過專業培訓的、經驗豐富的專業人員用德國進口軟件COPRA設計、審核，并經過FEA分析。軋輥采用組合結構，速差及成型阻力小，對鋼板表面磨損小。最后水平輥安裝，裝拆調試方便快捷。一套軋輥可完成貨架立柱板型的成型，無需更換模具。

6、液壓切斷
　　6.1 切斷方式：液壓切斷，獨立的液壓站，保證切斷速度，獨特的切斷刀具設計，可以保證型材的毛刺、變形量降到最低。
　　6.2 切斷刀片：Cr12，淬火處理  硬度可達HRC56-58度

7、 液壓泵站
　　7.1  本條生產線共有2個液壓站：負責沖孔的液壓站功率：22KW
　　　　　　　　　　　　　　　　　負責切斷的液壓站功率：5.5KW
　　液壓站采用無錫萬盛液壓，配件采用北京華德液壓配件，無漏油、供油不足現象。

8.收料臺：滾輪式
　　8.1形式：型鋼焊接結構，無動力托架。
　　8.2功能與結構：切斷后的板材的出料，到位后人工下料。由型鋼（方管）、無動力滾筒裝配、焊接而成，起到成品托料作用。
　　8.3數量：共2節，每節3m。

9、電器控制系統
　　9.1 整線采用進口PLC控制，液晶顯示觸摸屏，人機界面。實現人與PLC的交互。操作人員通過設定的程序自動運行（可編程控制）并對控制過程進行監控，實現操作人員控制生產線和修改控制參數，并可實時監控設備運行狀態，運行參數和故障指示等。 制件長度數字設定，制件長度可調整。實時監控設備運行狀態和故障指示.
　　9.2  操作方式：有手動/自動兩種。具有手動、自動切換功能：在手動狀態下，能進行單機運行，方便維修；在自動狀態下，進行全線生產運行，順序啟動；全線設有急停按鈕，易于處理緊急事故，保證設備和操作人員安全。

10、主要元器件品牌
　　本條生產線共有PLC控制系統和伺服控制系統兩個系統，分別裝在兩個電器柜中。
　　PLC控制系統主要控制整條生產線的連動、調速、沖孔、急停等。伺服控制系統主要負責送料長度和組數。
　　PLC控制系統： Panasonic松下品牌
　　變頻器： Yaskawa 安川品牌
　　編碼器：Omron歐姆龍
　　伺服電機：Yaskawa 安川品牌
　　其他元器件均為施耐德品牌。

11、設備其他參數：
　　11.1控制精度：任何長度小于1.5 mm    其他尺寸精度為0.5mm
　　12.2 鏈條規格：1.2寸單排
　　12.3裝機容量：約45KW
　　11.3設備外形尺寸：主機尺寸：13M*1.2M*1.7M
　　　　　　　　　　　生產線尺寸：30M*2.5M*1.7M（占地尺寸）
　　11.4設備重量：
　　　　主機：18噸
　　　　生產線：22噸
　　11.5電源電壓：380V
　　11.6 軸承：全部采用哈爾濱軸承或者洛陽軸承
　　11.7 安全防護：全線設有急停按鈕，易于處理緊急事故，保證設備和操作人員安全。在鏈條與齒輪等易造成工作人員損傷的傳動部分蓋有防護罩，保證工人安全。
